主页 > 产品中心 > 压力表系列 > 膜盒压力表 > YE-100/150系列膜盒压力表
产品中心

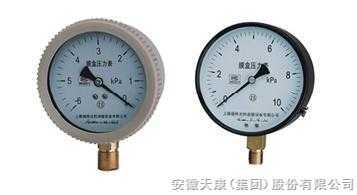

膜盒压力表

膜盒压力表

产品时间:2020-04-29

简要描述:

膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压,广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

打印当前页

免费咨询:15955086548

发邮件给我们:45816781@qq.com

分享到:

1、用途说明:

    膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压,广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

2、结构原理:

    仪表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。
    当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表盘上指示出来。

3、主要技术指标 :

    ○标度范围、精确度等级及重量

型号 标度范围(KPa) 精确度等级 重量(Kg)
正压 负压 正负压
YE-100
YE-150
0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40

-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0

-0.8~0.8
-1.2~1.2
-2~2
-3~3
-5~5
-8~8
-12~12
-20~20

2.5 0.5


    ○工作位置、环境:仪表垂直安装,工作环境温度-25~55℃;相对湿度不大于80%,并且周围空气中不含有腐蚀仪表的有害气体。


    ○温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.04%/10℃。
    ○导(测)压系统及外壳等主要零件的材质。

零件名称 材质牌号
接头 黄铜HPb59-1
膜盒 锡青铜QSn6.5-0.1
齿轮传动系统 铜HPb59-1
表壳、罩壳 冷轧钢板20
