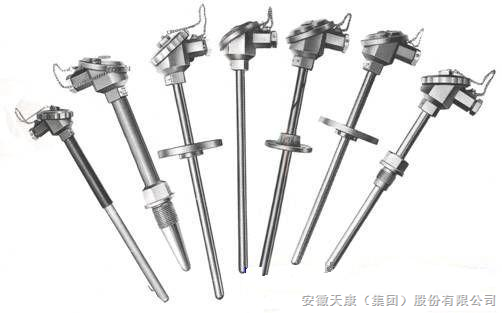

装配热电偶

装配热电偶

产品时间:2020-04-29

简要描述:

装配热电偶规格型号:WRN/WRM/WRE/WRF/WRC;分度号:K、N、E、J、T;安装方式;无固定装置、固定螺纹、活动法兰、固定法兰、活络管接头式、固定螺纹锥形式、直形管接头式、固定螺纹管接头式、活动螺纹管接头式;测温范围:0℃到1800℃

打印当前页

免费咨询:15955086548

发邮件给我们:45816781@qq.com

分享到:

1、装配热电偶应 用

      通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、装配热电偶特 点
      ·装配简单,更换方便
      ·压簧式感温元件,抗振性能好;
      ·测温范围大
      ·机械强度高,耐压性能好
3、工作原理
      热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
      产品执行标准
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5582-91
5、常温绝缘电阻
      热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差


型 号 分 度 号 允  差  等  级
I II
允差值 测温范围°C 允差值 测温范围°C
WRN K ±1.5°C -40~+375 ±2.5 °C -40~+333
±0.004ltl 375~1000 ±0.0075 ltl 333~1200
WRM N ±1.5°C -40~+375 ±2.5°C -40~+333
±0.004 ltl 375~1000 ±0.0075 ltl 333~1200
WRE E ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~800 ±0.004 ltl 333~900
WRF J ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~750 ±0.004 ltl 333~750
WRC T ±1.5°C -40~+125 ±1°C -40~+133
±0.004 ltl 125~350 ±0.0075 ltl 133~350



7、接线盒形式



8、型号及规格



9、接线方式





10、安装方式



无固定装置热电偶 固定螺纹式热电偶 活动法兰式热电偶
固定法兰式热电偶 活络管接头式热电偶 固定螺纹锥形热电偶
直形管接头式热电偶 固定螺纹接头式热电偶 活动螺纹管接头式热电偶
